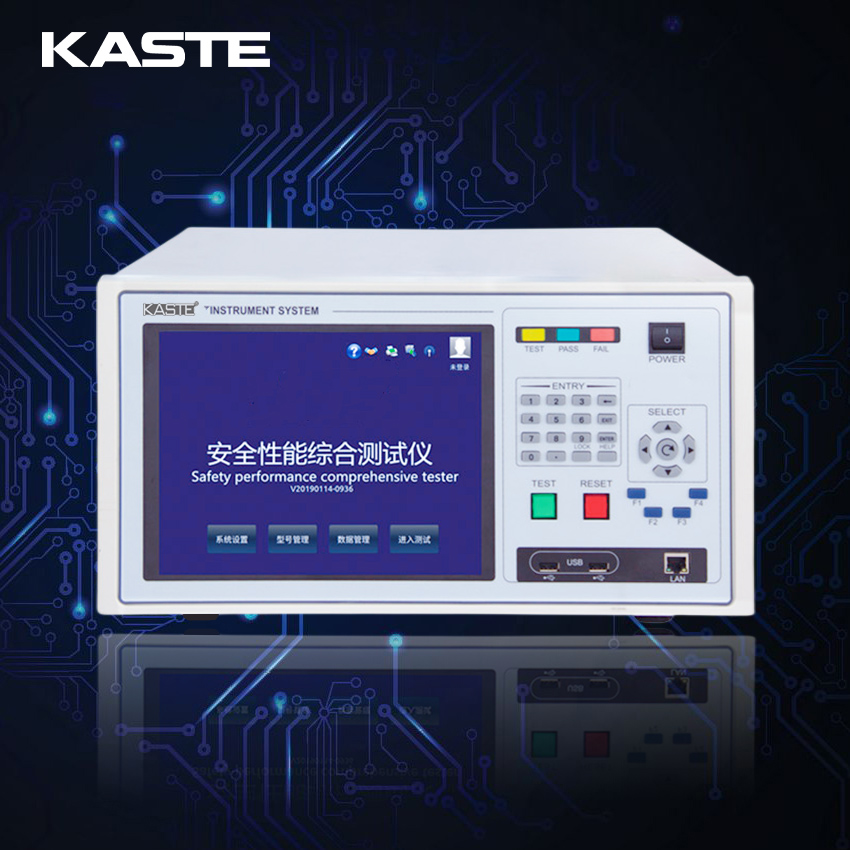

■ 全新6800系列模块化安规综合分析仪，可兼具常规工业测试和医用场境测试功能，实现信息化数据采集、存储、分析、传输，

不但能在工业测试领域独具一帜，也是医用领域设备测试行业的理想解决方案

■ 12寸全彩触摸屏，简约大方，自带触控键盘，方便各种方式输入；

■ 专用操作软件在Linux操作系统下QT编程完成，全方位满足行业测试要求；

■ 可实现测试数据的采集、存储、分析和传输，可与MES等多种信息系统互联；

■ 多功能任意组合：交流耐压、直流耐压、接地电阻、绝缘电阻、泄漏电流；

■ 主要项目1级精度±1%，功率测试精度±0.2%；

■ 通讯方式多样化：WIFI、网口、USB、RS232、RS485、CAN

■ 模块化: 各功能模块板卡式设计，可多功能选择，模块化功能定制，建立销售服务创新体系。

■ 并行测试: 耐压绝缘与接地可同时测试，大大缩短整体测试时间，提升测试效率。

■ 故障自诊断: 显示设备故障原因，配合远程升级和模块化设计，实现快速解决设备问题。

■ 远程升级: 远程升级软件最新版本，解决软件使用中碰到的问题，升级更新定制要求。

■ 防高压GFI：实时监控回路，自动感测被测物状态，若有人员接触高压回路，自动断开高压输出，杜绝触电伤害，保障人员安全。

■ WiFi功能: 可连接无线网络及手机热点，实现网络信息传输，远程诊断，远程升级等联网功能。

■ 电弧侦测: 通过侦测被测物异常电流回路，筛选出显露短路不良品。

■ 条码扫描: 条码启动测试，条码调测试组等功能，条码与测试数据互联，便于数据管理和分析。

■ 数据管理: 以图表形式实时显示统计数据，利于数据分析管理，兼容数据库，与MES等信息系统对接。

详细技术指标

型号

测试项目

容量

内置容量

信息化

工控机

交流耐压

（ACW）

直流耐压

（DCW）

绝缘电阻

（IR）

接地电阻

（GB）

泄漏电流

（LC）

负载功率

（PWR）

低压启动

（STR）

开短测试

（O/S）

最大500VA

变频电源

5KVA

变压器

6KVA

KS6840

√

√

√

√

-

200VA

40mA

柜式选配

柜式选配

选配

交流耐压

额定输出

5KV/40mA

输出电压范围

100～5000V

输出电压精度

±(1%×设定值+2个字)

电压分辨率

1V

输出频率

50/60Hz

频率精度

±0.1Hz

输出调整度

±(1%×设定值+2个字)

电流上限设置

0.00～40.00mA

电流下限设置

0.000～9.999mA

电流测量范围

0.00～40.0mA

电流测量分辨率

0.001/0.01mA

电流测量准确度

±(1%×读数值+5个字)

缓升时间

0-999.9s

缓降时间

0.1-999.9s

测试时间

0,0.3-999.9s

时间分辨率

0.1s

时间准确度

±(0.2%×设定值+1个字)

电弧侦测

0-9

电流补偿范围

0.000-20.00mA

直流耐压

额定输出

6KV/10mA

输出电压范围

100～6000V

电压分辨率

1V

电压准确度

±(1%×设定值+2V)

输出波纹

＜2%

电流上限设置

0.00～10.00mA

电流下限设置

0.00～9.999mA

交流电流测量范围

0.00～10.0mA

电流测量分辨率

0.001/0.01mA

电流测量准确度

±(1%×读数值+5个字)

缓升时间

0-999.9s

缓降时间

0.1-999.9s

测试时间

0.0.3-999.9s

分辨率

0.1s

时间准确度

±(0.2%×设定值+1个字)

电弧侦测

0-9

电流补偿范围

0.000～5.000mA

放电时间

100ms

绝缘电阻

额定输出

2500V/50GΩ

输出电压范围

100~2500V

电压分辨率

1V

电压精度

±(1%×读数+2V)

纹波系数

≤2%

电阻测量范围

1.000MΩ~50.00GΩ

电阻测量分辨率

0.001MΩ， 0.01MΩ， 0.1MΩ， 1MΩ ，0.01GΩ

测量精度

1.000MΩ~999.9MΩ

输出200-500V

±(7%×读数值+3个字)

1.000MΩ~999.9MΩ

输出501-2500V

±(5%×读数值+3个字)

1.00GΩ~10.00GΩ

输出501-2500V

±(7%×读数值+3个字)

10.00GΩ~50.00GΩ

输出1000-2500V

±(15%×读数值+3个字)

缓升时间

0~999.9s

缓降时间

0.1~999.9s

测试时间

0,0.3-999.9s

放电时间

＜100ms

时间准确度

±(0.2%×设定值+1个字)

时间分辨率

0.1s

接地电阻

额定输出

40A/600mΩ(可选配64A)

输出电流范围

1.0～40.0A(可选配64A)

输出电流分辨率

0.1A

输出电流准确度

±(1%×设定值+3个字)

电流波动

≤0.4%×设定值/分钟

输出频率

50Hz/60Hz

频率精度

±0.1Hz

上/下限电阻设置

0.1-600mΩ

电阻测量范围

0.1-600mΩ

1.00～10.00A

0.1-RmΩ

R=(6400/设定电流值)mΩ

10.10～40.00A

电阻测量分辨率

0.1/1mΩ

电阻测量准确度

±(1%×读数值+3个字)

电压测量范围

0.00-6.40V  AC

电压测量分辨率

0.01V

电压测量准确度

±(1%×读数值+3个字)

电阻补偿

0-100mΩ

测试时间

0,0.3-999.9s

时间分辨率

0.1s

时间准确度

±(0.2%×设定值+1个字)

一般规格

通讯接口

WIFI、网口、USB、RS232（选配RS485、CAN）

尺寸（W×H×D）,mm

550*1360（含脚轮不含报警灯）*600（柜式）

220*435*520（台式）

配件（标配）

测试盒，测试钳，脚踏开关，报警灯、使用说明书
